Qu’est-ce qu’un Remote Terminal Unit (RTU) ?
Un RTU (Remote Terminal Unit ou Unité terminale distante en français) est un microprocesseur essentiel dans les systèmes d’automatisation industrielle. Il agit comme un pont entre les équipements de terrain (capteurs, actionneurs, etc.) et un système centralisé de supervision de type SCADA (Supervisory Control and Data Acquisition). Son rôle principal est de collecter, traiter et transmettre des données en temps réel pour permettre le contrôle et la surveillance d’opérations à distance.
Les RTUs se distinguent par leur robustesse, étant conçus pour résister à des conditions extrêmes, contrairement aux automates programmables (PLC) qui sont fréquemment utilisés dans des environnements plus contrôlés.
Une réponse sur mesure aux exigences de chaque industrie
Les RTUs jouent un rôle clé dans de nombreuses industries grâce à leur capacité à collecter, transmettre et analyser des données en temps réel :
Production et distribution d’énergie
Les RTUs jouent un rôle clé dans la supervision des sous-stations électriques, collectant des données sur des paramètres tels que la tension et le courant. Ils facilitent la gestion des charges pour assurer une distribution optimale et détectent en temps réel les anomalies comme les surtensions ou les pannes d’équipement.
Surveillance environnementale
Les RTUs collectent des données sur les conditions météorologiques, comme les précipitations et la vitesse du vent, pour aider à prévenir les catastrophes naturelles. Ils surveillent également la qualité de l’air et des cours d’eau, fournissant des informations pour la gestion des risques et la protection des écosystèmes. Leur autonomie énergétique et leur robustesse permettent leur déploiement dans des zones éloignées, rendant leur utilisation particulièrement efficace pour les stations de surveillance environnementale.
Gestion de l’eau
Les Remote Terminal Unit sont indispensables pour surveiller et gérer les infrastructures hydrauliques. Dans les stations de traitement et les réseaux de distribution, ils supervisent le niveau des réservoirs et ajustent les systèmes de pompage selon les besoins. En contrôlant la qualité de l’eau, il veille à la conformité aux normes sanitaires en surveillant des paramètres comme le pH ou la turbidité.
Industrie pétrolière et gazière
Dans le secteur pétrolier et gazier, les RTUs garantissent une surveillance rigoureuse des pipelines, en mesurant des données critiques telles que la pression et le débit. Elles permettent la détection rapide des fuites grâce à des analyses en temps réel et déclenchent automatiquement des mesures de sécurité pour protéger les infrastructures. Au niveau des puits de production, les Remote Terminal Unit automatisent le contrôle des valves et des pompes.
Le fonctionnement d’un Remote Terminal Unit
Le fonctionnement d’un RTU repose sur une séquence bien définie qui allie collecte de données, transmission des informations et exécution des commandes. Ces étapes, interconnectées, assurent une supervision efficace des infrastructures industrielles.
La collecte de données
Les RTUs disposent de modules d’Entrées/Sorties (E/S) pour interagir avec les capteurs et actionneurs installés sur le terrain. Ces modules permettent de :
Recevoir des signaux analogiques ou numériques provenant de dispositifs mesurant des paramètres comme la température, la pression, le débit ou encore l’humidité.
Adapter les signaux entrants à l’aide de convertisseurs spécifiques, qui transforment les données brutes en formats exploitables par le système.
Assurer une compatibilité avec divers types de capteurs, qu’ils soient analogiques (4-20 mA, 0-10 V) ou numériques (entrée binaire, signaux d’impulsions).
La transmission des données
Après la collecte, les données sont envoyées à un système centralisé, comme un SCADA (Supervisory Control and Data Acquisition). Le Remote Terminal Unit utilise des protocoles de communication standard pour transmettre ces informations. Des technologies comme Modbus ou DNP3 assurent une compatibilité universelle avec une large gamme d’équipements. Pour les systèmes plus avancés, les protocoles IEC 61850 offrent des capacités d’interopérabilité élevées, particulièrement dans les sous-stations électriques.
Cette transmission s’effectue via plusieurs canaux, selon les besoins opérationnels. Les connexions Ethernet permettent une communication rapide et fiable dans des environnements bien équipés, tandis que les technologies sans fil, comme la 4G LTE ou le Wi-Fi, sont idéales pour des infrastructures situées dans des zones isolées.
Par ailleurs, les RTUs modernes intègrent des mécanismes de sécurité robustes, tels que le chiffrement des données et des pare-feu embarqués pour protéger les informations sensibles.
L’exécution des commandes
Le Remote Terminal Unit (RTU) ne se limite pas à transmettre des informations : il joue également un rôle d’exécutant. Sur la base des données analysées par le système central, des commandes spécifiques lui sont envoyées. Le RTU peut alors exécuter des actions comme l’activation ou la désactivation d’une pompe, l’ouverture d’une vanne ou le déclenchement d’une alarme en cas d’anomalie.
Certains RTUs embarquent également des capacités d’automatisation locale grâce à des environnements de programmation conformes à la norme IEC 61131-3. Cela permet de configurer des scénarios d’action autonomes. Par exemple, un RTU installé sur un pipeline peut détecter une chute de pression et immédiatement déclencher une alerte tout en isolant la section concernée du réseau.
Les avantages d’utiliser un RTU pour le contrôle et l’automation de vos opérations
Une surveillance à distance
Les RTUs offrent un moyen efficace de surveiller des installations situées dans des zones éloignées, éliminant le besoin d’une présence physique constante. Grâce à leurs capacités de communication via des réseaux sans fil ou des modems, les RTUs peuvent transmettre des données en temps réel pour permettre aux opérateurs de surveiller et de gérer les installations à distance. Cette solution réduit les coûts liés aux déplacements et minimise les interruptions opérationnelles en réagissant plus rapidement aux anomalies.
Une fiabilité dans les environnements exigeants
La conception des RTUs est pensée pour résister à des conditions extrêmes, ce qui les rend particulièrement adaptées aux industries telles que le pétrole, le gaz ou les infrastructures énergétiques. Ces environnements, souvent caractérisés par des températures extrêmes, des niveaux d’humidité élevés ou des atmosphères corrosives, nécessitent des équipements capables de fonctionner de manière fiable sans défaillance. Les RTUs sont conçus pour garantir une collecte et une transmission de données précises même dans les conditions les plus difficiles.
Une intégration flexible
L’un des grands avantages des RTUs réside dans leur capacité à s’intégrer facilement dans des systèmes SCADA existants, grâce à leur compatibilité avec une large gamme de protocoles de communication tels que Modbus, DNP3, ou IEC 61850. Cette flexibilité permet de les déployer sans nécessiter une refonte complète de l’infrastructure existante. De plus, les RTUs permettent d’élargir les systèmes de manière modulaire, en ajoutant de nouveaux capteurs ou équipements sans perturber les opérations en cours.
La sélection de RTU premium de JSA Groupe

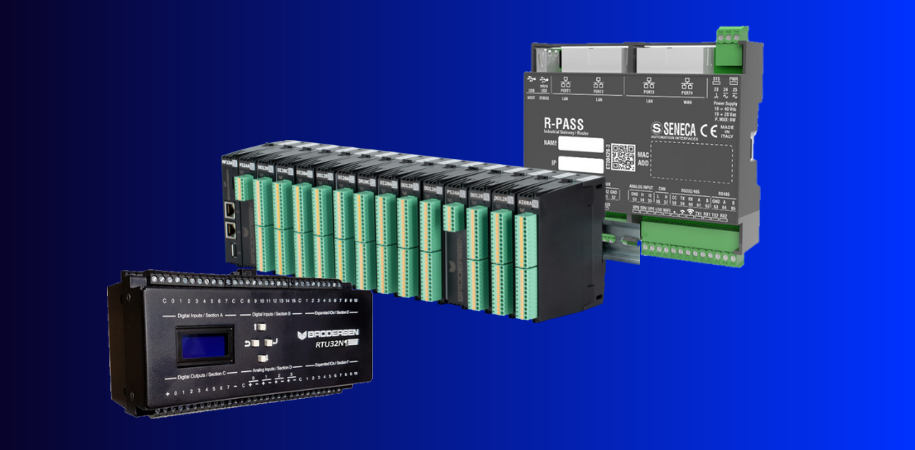

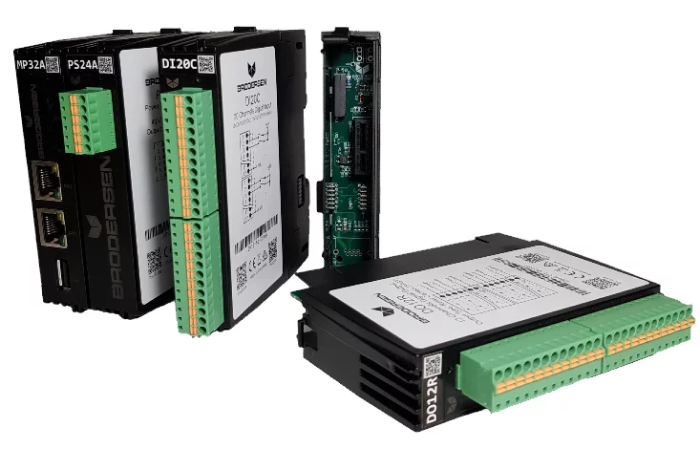

Chez JSA, nous proposons une sélection de RTUs haut de gamme adaptée aux besoins spécifiques de chaque industrie. Parmi les produits phares, nous retrouvons le RTU32M de Brodersen, un automate modulaire et compact qui intègre des fonctionnalités avancées telles que la redondance CPU et alimentation, ainsi qu’une gestion sécurisée des données grâce à son pare-feu intégré et au chiffrement des communications. Compatible avec plusieurs protocoles de communication standards comme IEC 61850 et MODBUS, le RTU32M est idéal pour des applications de surveillance et de contrôle dans des environnements industriels complexes.

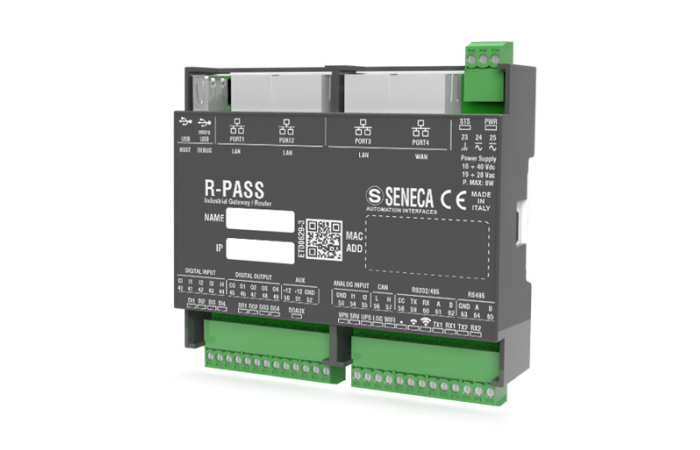

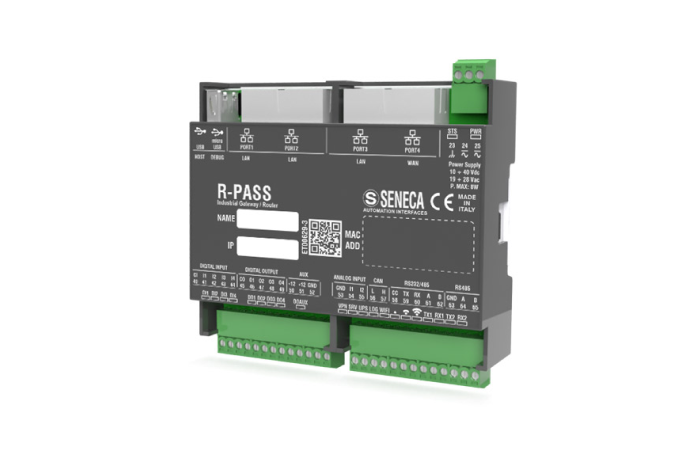

De plus, le R-PASS-S de Seneca se distingue par sa connectivité maximale et sa capacité à intégrer des fonctions de edge computing, permettant des tâches comme le contrôle à distance, la gestion de l’énergie et l’enregistrement des données. Ce modèle offre une gestion optimisée des alarmes et un large éventail de protocoles de communication, incluant Modbus RTU/TCP et IEC 60870-104, pour une intégration fluide dans des systèmes SCADA existants.
Depuis plus de 25 ans, JSA accompagne ses clients dans la mise en place de solutions performantes en supervision. Que ce soit pour les RTUs Brodersen ou Seneca, notre équipe d’experts vous guide dans le choix du matériel le mieux adapté à vos besoins et garantit une intégration fluide dans vos systèmes industriels. Pour bénéficier d’un accompagnement sur mesure et optimiser vos infrastructures, contactez-nous dès aujourd’hui.
