Le système de stockage d’énergie par batterie s’impose aujourd’hui comme une brique incontournable dans les architectures énergétiques industrielles et les installations intégrant des énergies renouvelables (ENR). Pourtant, derrière l’apparente simplicité d’un BESS, se cache une réalité beaucoup plus complexe : celle d’un système fortement interconnecté, piloté et contraint.
Dimensionnement, intégration dans une architecture SCADA – Energy Management System, gestion des flux de données, latence des échanges, cybersécurité, supervision et maintenance… chaque composant du système influe directement sur la performance globale. Un mauvais choix d’architecture ou une intégration approximative suffit à dégrader le pilotage, limiter les usages et impacter durablement la rentabilité de l’installation.
Découvrez dans ce guide complet les points critiques à maîtriser pour dimensionner, intégrer, sécuriser et exploiter efficacement un système de stockage d’énergie par batterie.
Le rôle stratégique du stockage d’énergie dans la transition énergétique
La transition énergétique impose une transformation profonde des systèmes électriques. L’intégration massive des énergies renouvelables, comme le photovoltaïque et l’éolien, modifie les équilibres traditionnels entre production et consommation.
Dans ce contexte, le système de stockage d’énergie par batterie (BESS) s’impose comme un élément structurant des architectures énergétiques modernes. Il ne s’agit plus simplement de stocker de l’énergie, mais bien de piloter, stabiliser et optimiser les flux énergétiques en temps réel.

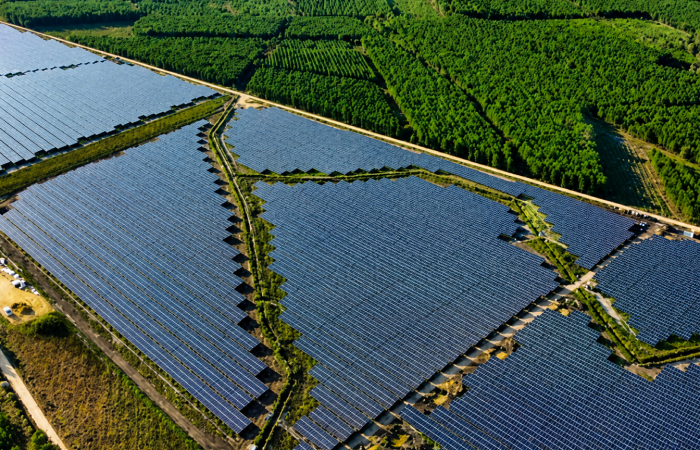

L’un des principaux défis des énergies renouvelables réside dans leur caractère non pilotable. Contrairement aux moyens de production conventionnels, la production photovoltaïque et éolienne dépend directement des conditions environnementales.
Concrètement, cela se traduit par :
- une variabilité importante de la production, avec des fluctuations rapides liées à l’ensoleillement ou au vent ;
- un désalignement entre production et consommation, notamment sur les sites industriels où les besoins ne coïncident pas avec les périodes de production ;
- une nécessité de stabiliser les flux énergétiques, pour garantir la continuité et la qualité de l’alimentation ;
- des contraintes liées aux pointes et creux de production, qui peuvent entraîner des limitations d’injection ou des pertes d’énergie.
Sans solution de stockage, ces contraintes limitent fortement la valorisation des énergies renouvelables et complexifient leur intégration dans les réseaux existants.
Le système de stockage d’énergie par batterie apporte ici une réponse directe : il permet d’absorber les excédents de production et de les restituer au moment opportun, tout en contribuant à la stabilité globale du système.
Dimensionner un système BESS adapté à vos besoins
Un système de stockage d’énergie par batterie ne se limite pas à une capacité en kWh ou à une puissance en kW. Son dimensionnement conditionne directement sa capacité à répondre aux contraintes du site, à tenir ses engagements vis-à-vis du réseau et à garantir sa performance dans la durée.
Les critères de dimensionnement d’un système BESS
Le dimensionnement d’un BESS repose sur un ensemble de paramètres techniques interdépendants, qui doivent être analysés de manière globale :
La puissance nominale définit la capacité du système à injecter ou absorber de la puissance instantanément. Elle conditionne la capacité du BESS à répondre aux variations rapides de charge ou aux contraintes réseau.
La capacité énergétique détermine l’autonomie du système. Elle permet de couvrir un besoin sur une durée donnée, qu’il s’agisse de stocker un excédent de production ou d’alimenter un site en différé.
La durée de décharge, issue du rapport entre puissance et capacité, permet de qualifier l’usage du système. Elle distingue les applications orientées puissance des applications orientées énergie.
La profondeur de décharge influence directement la durée de vie des batteries. Une exploitation trop agressive permet de maximiser la capacité utile à court terme, mais dégrade plus rapidement les performances dans le temps.
Le rendement global du système intègre les pertes liées à la conversion et au stockage. Il impacte la performance énergétique et économique du projet.
Le nombre de cycles admissibles constitue un indicateur clé de la durabilité du système. Il dépend des conditions d’exploitation, notamment des régimes de charge et des contraintes thermiques.
La disponibilité attendue est essentielle dans les environnements industriels. Le système doit pouvoir garantir une continuité de service compatible avec les exigences du site.
Enfin, le temps de réponse conditionne la capacité du BESS à réagir aux sollicitations en temps réel, notamment dans le cadre d’un pilotage dynamique ou de services réseau.
Adapter le BESS au profil de charge et à votre stratégie d’exploitation
Le dimensionnement d’un système de stockage d’énergie par batterie doit être directement aligné avec les usages visés. Un même équipement peut répondre à des logiques très différentes selon le contexte d’exploitation.
Dans la pratique, plusieurs stratégies peuvent être mises en œuvre :
- arbitrage énergétique : stockage de l’énergie lors des périodes à faible coût et restitution lors des périodes à forte valeur
- lissage de production : réduction des fluctuations, notamment sur les installations photovoltaïques, pour stabiliser l’injection
- réserve de puissance : capacité à délivrer rapidement une puissance élevée sur une courte durée
- secours partiel : maintien de l’alimentation sur des charges critiques en cas de défaillance
- compensation dynamique : ajustement en temps réel des échanges avec le réseau en fonction des consignes
- optimisation d’un site PV + batterie : maximisation de l’autoconsommation et réduction des pertes
- exploitation en environnement industriel : adaptation à des profils de charge complexes et à des contraintes de disponibilité élevées.
Chaque cas d’usage impose des choix spécifiques en matière de puissance, de capacité et de stratégie de pilotage. C’est cette adéquation entre besoin et dimensionnement qui conditionne la performance du système.
Pourquoi le dimensionnement ne peut pas être dissocié de la supervision et du contrôle-commande
Le dimensionnement d’un BESS ne peut être traité indépendamment de son système de pilotage. Dans la réalité des projets, la performance du stockage repose autant sur la qualité du contrôle-commande que sur les caractéristiques techniques de la batterie.
La fiabilité des mesures constitue un premier point critique. Sans données précises et cohérentes, il devient impossible de piloter efficacement le système ou d’optimiser son fonctionnement.
La fréquence de remontée des informations joue également un rôle déterminant. Des données trop espacées limitent la capacité du système à s’adapter aux variations rapides de charge ou de production.
La qualité des consignes descendantes est tout aussi essentielle. Les ordres envoyés au BESS doivent être en adéquation avec ses capacités réelles, sous peine de générer des comportements incohérents ou dégradés.
La latence admissible constitue un facteur clé dans les architectures dynamiques. Un délai trop important entre la mesure et l’action peut compromettre la stabilité du système.
Enfin, la capacité du système à exécuter correctement les ordres dépend directement de l’architecture de contrôle-commande mise en place. Une mauvaise intégration peut entraîner des pertes de performance significatives.
Pour cette raison, l’architecture SCADA et EMS doit être anticipée dès la phase de dimensionnement. Le BESS doit être pensé comme un élément d’un système global, où la supervision et le pilotage conditionnent directement la valeur opérationnelle du stockage.
Connecter et piloter : l’intégration du BESS dans votre architecture énergétique
Un système de stockage d’énergie par batterie n’a de valeur que s’il est correctement intégré dans son environnement.
Au-delà de ses caractéristiques techniques, c’est sa capacité à échanger des données, recevoir des consignes et interagir avec les autres équipements qui conditionne sa performance.
Où se place le BESS dans une architecture énergétique existante ?
Dans une architecture, le BESS s’inscrit dans une chaîne de pilotage structurée en plusieurs niveaux.
Au niveau terrain, les équipements physiques (batteries, PCS, capteurs) sont pilotés par des automates ou des RTU. Ces équipements assurent l’acquisition des données et l’exécution des commandes en temps réel.
Au-dessus, la couche de supervision, généralement assurée par un SCADA, centralise les informations, permet la visualisation des états du système et assure la gestion des alarmes. C’est à ce niveau que les opérateurs interagissent avec l’installation.
Enfin, la couche d’optimisation, portée par un Energy Management System, orchestre les flux énergétiques à une échelle globale. L’EMS définit les stratégies de charge et de décharge en fonction des objectifs économiques, des contraintes réseau ou des prévisions de production.

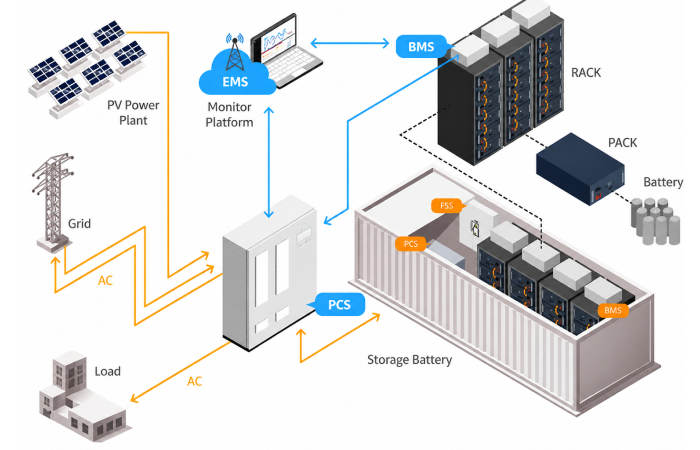

image architecture
Dans cette architecture, le BESS se situe à l’interface entre ces différentes couches. Il reçoit des consignes globales issues de l’EMS, tout en étant piloté localement par le contrôle-commande pour garantir une exécution rapide et sécurisée.
Cette organisation met en évidence une distinction essentielle : le pilotage local, assuré par les automates pour des actions rapides et critiques, et le pilotage global, assuré par l’EMS pour optimiser la performance énergétique du site.
Quelles données doivent circuler pour piloter un BESS correctement ?
Le pilotage d’un système de stockage repose sur un échange continu de données entre le terrain, la supervision et les systèmes d’optimisation.
Les informations critiques à remonter et à exploiter incluent notamment :
- l’état de charge (SoC), indispensable pour connaître le niveau d’énergie disponible
- l’état de santé (SoH), qui permet d’évaluer le vieillissement du système
- les puissances active et réactive, pour suivre les échanges énergétiques
- la disponibilité du PCS, élément clé pour la conversion d’énergie
- les alarmes batterie, liées à la température, aux défauts ou aux limites d’exploitation
- les états de protection, garantissant la sécurité du système
- les mesures réseau (tension, fréquence), nécessaires au pilotage dynamique
- les consignes de charge et de décharge, issues du SCADA ou de l’EMS
- les limitations d’exploitation, imposées par le système ou le réseau
- les événements horodatés, indispensables pour l’analyse et la traçabilité.
Quels protocoles de communication prévoir ?
Le choix des protocoles de communication est structurant dans l’intégration d’un BESS. Il conditionne la fiabilité des échanges, la latence du système et la capacité à interfacer des équipements hétérogènes.
Modbus TCP/IP reste largement utilisé pour des échanges simples et rapides, notamment pour la lecture et l’écriture de variables. Sa simplicité en fait une solution adaptée aux architectures existantes, mais il nécessite des précautions en matière de sécurisation.
OPC UA apporte une couche d’abstraction et de standardisation particulièrement intéressante dans les environnements multi-fournisseurs. Il facilite l’interopérabilité entre systèmes et permet une gestion plus structurée des données.
IEC 61850 constitue aujourd’hui une référence dans les architectures électriques critiques. Sa modélisation orientée objet et ses mécanismes d’échange temps réel permettent une intégration performante dans les environnements fortement contraints, notamment dans les postes et sous-stations.
Le choix du protocole ne doit pas être guidé uniquement par l’habitude ou la compatibilité immédiate. Une architecture mal pensée, multipliant les passerelles et les conversions, génère de la latence, de la complexité et des points de défaillance.
Assurer l’interopérabilité avec les autres équipements du site
L’intégration d’un BESS ne se limite pas à sa connexion au SCADA ou à l’EMS. Elle implique une interaction continue avec l’ensemble des équipements du site.
Le système doit pouvoir échanger de manière cohérente avec les onduleurs, les centrales de mesure, les relais de protection et les automates. Il doit également s’intégrer avec les unités de production d’énergie renouvelable et les équipements réseau.
Cette interopérabilité repose sur une synchronisation rigoureuse des informations. Les données doivent être cohérentes, horodatées et disponibles au bon moment pour permettre un pilotage fiable.
Dans les architectures complexes, la difficulté réside dans la capacité à faire fonctionner l’ensemble de manière coordonnée. Une incohérence entre deux systèmes peut suffire à dégrader la performance globale ou à générer des comportements imprévisibles.
Sécuriser le stockage : cybersécurité et sûreté des batteries connectées
L’intégration d’un système de stockage d’énergie par batterie dans une architecture connectée expose directement l’installation à de nouveaux risques. À mesure que les BESS deviennent des éléments actifs du pilotage énergétique, interfacés avec des SCADA, des EMS et des systèmes de contrôle-commande, leur surface d’exposition s’élargit.
La cybersécurité d’un BESS doit être considérée comme une composante à part entière de la performance et de la disponibilité du système.
Les risques spécifiques d’un BESS connecté
Un BESS repose sur une multitude d’équipements communicants, souvent accessibles à distance, ce qui introduit des vulnérabilités spécifiques.
L’ouverture à des accès distants, notamment pour la supervision ou la maintenance, constitue un premier point d’entrée critique. Mal maîtrisés, ces accès peuvent permettre une intrusion dans l’architecture industrielle.
La généralisation des équipements IP (automates, passerelles, interfaces opérateur) augmente la surface d’attaque. Chaque point connecté devient une potentielle faille s’il n’est pas correctement sécurisé.
Cette exposition est renforcée par la dépendance aux réseaux industriels. Une perturbation ou une compromission du réseau peut impacter directement la capacité du système à échanger des données ou à exécuter des consignes.
Les conséquences ne se limitent pas à un simple incident informatique. Une perte de supervision ou une altération des consignes peut entraîner des dérives de fonctionnement, voire une indisponibilité complète du système de stockage.
Dans les cas les plus critiques, une mauvaise coordination avec le SCADA ou l’EMS peut générer des comportements incohérents : cycles de charge/décharge non maîtrisés, non-respect des contraintes réseau ou dégradation accélérée des équipements.
Les bonnes pratiques pour sécuriser votre architecture
La sécurisation d’un système de stockage repose sur une approche intégrée dès la phase de conception de l’architecture.
Plusieurs principes structurants doivent être appliqués :
- segmentation du réseau : isoler les différents niveaux de l’architecture pour limiter la propagation d’une intrusion ;
- séparation IT / OT : éviter toute exposition directe des systèmes industriels aux réseaux bureautiques ;
- gestion rigoureuse des comptes et des droits d’accès : limiter les accès aux seuls utilisateurs autorisés, avec des niveaux de privilèges adaptés ;
- durcissement des équipements : désactivation des services inutiles, configuration sécurisée des automates, IHM et serveurs ;
- chiffrement des communications lorsque cela est pertinent, notamment pour les accès distants ;
- journalisation des événements : traçabilité des actions pour détecter et analyser les anomalies ;
- contrôle des accès de maintenance : encadrement strict des interventions externes ;
- mise en place d’une supervision sécurisée : capacité à détecter des comportements anormaux au niveau système ;
- stratégie de mise à jour maîtrisée : maintien des systèmes à jour sans compromettre la stabilité de l’exploitation.
L’objectif n’est pas d’ajouter des couches de sécurité isolées, mais de construire une architecture cohérente, capable de résister aux menaces tout en garantissant la continuité de service.
Exploiter et maintenir : supervision, maintenance prédictive et cycle de vie
Une fois le système de stockage intégré et sécurisé, l’exploitation dans la durée devient le facteur clé de performance.
Un système de stockage d’énergie par batterie n’est pas un équipement statique. Ses performances évoluent en fonction des conditions d’exploitation, des cycles de charge et des contraintes environnementales. Sans supervision de votre BESS, ces évolutions restent invisibles jusqu’à l’apparition de dysfonctionnements.
L’exploitation d’un BESS repose donc sur une surveillance continue, une analyse fine des données et une capacité à anticiper les dérives avant qu’elles n’impactent la performance ou la disponibilité du système.
Quels indicateurs suivre pour exploiter un BESS correctement ?
Le pilotage d’un BESS s’appuie sur un ensemble d’indicateurs techniques qui permettent de suivre son état, ses performances et son évolution dans le temps.
Parmi les plus critiques :
- le SoC (State of Charge), qui indique le niveau d’énergie disponible à un instant donné ;
- le SoH (State of Health), qui reflète l’état de vieillissement des batteries ;
- la température, facteur déterminant pour la sécurité et la durabilité du système ;
- les déséquilibres entre modules ou racks, révélateurs d’anomalies ou de dérives localisées ;
- le rendement de charge/décharge, indicateur de performance énergétique ;
- les alarmes critiques, liées aux limites de fonctionnement ou aux défauts ;
- la disponibilité du système, essentielle dans les environnements industriels ;
- le nombre de cycles, directement lié à la durée de vie ;
- les dérives de performance, souvent progressives et difficiles à détecter sans analyse.
Le suivi de ces indicateurs ne doit pas être ponctuel, mais inscrit dans une logique de surveillance continue et d’analyse dans le temps.
Ce que la supervision doit permettre côté exploitation
La supervision constitue le point d’entrée principal pour l’exploitation du système. Elle ne doit pas se limiter à une simple remontée de données, mais fournir une vision exploitable et opérationnelle du BESS.
Concrètement, un système de supervision efficace doit permettre de :
- visualiser l’état du système en temps réel, à travers des synoptiques clairs et structurés ;
- suivre l’évolution des grandeurs clés via des courbes et des historiques ;
- hiérarchiser les alarmes pour distinguer les événements critiques des alertes mineures ;
- faciliter le diagnostic en fournissant un contexte précis sur les événements ;
- historiser les données pour permettre une analyse a posteriori ;
- tracer les événements pour garantir la traçabilité des actions et des incidents ;
- analyser les performances après incident afin d’identifier les causes racines.
Comment la supervision soutient la maintenance prédictive
Au-delà de l’exploitation quotidienne, la supervision joue un rôle clé dans la mise en place d’une stratégie de maintenance prédictive. L’objectif n’est plus d’intervenir après une panne, mais d’anticiper les dégradations avant qu’elles ne deviennent critiques.
Cela passe notamment par :
- la détection précoce des dérives, grâce à l’analyse des évolutions anormales dans le temps ;
- la comparaison de tendances entre différents équipements ou périodes ;
- la surveillance thermique, essentielle pour prévenir les risques de dégradation ;
- l’identification d’anomalies répétitives, révélatrices de dysfonctionnements sous-jacents ;
- l’anticipation des opérations de maintenance, en fonction de l’état réel du système ;
- la réduction des arrêts non planifiés, en intervenant de manière ciblée.
Cette approche permet d’optimiser la disponibilité du système tout en réduisant les coûts d’exploitation.
Prolonger la durée de vie du BESS et anticiper sa fin de vie
La performance d’un système de stockage ne se mesure pas uniquement à court terme. Elle s’inscrit dans une logique de cycle de vie, où les choix d’exploitation ont un impact direct sur la durabilité des équipements.
Les stratégies de charge et de décharge influencent fortement le vieillissement des batteries. Une utilisation intensive permet d’optimiser la performance immédiate, mais accélère la dégradation du système.
À l’inverse, une gestion plus conservatrice permet de préserver l’actif, au prix d’une capacité utile parfois réduite. L’enjeu consiste donc à trouver un équilibre entre performance opérationnelle et préservation de la durée de vie.
La supervision joue ici un rôle central, en fournissant les données nécessaires pour ajuster les stratégies d’exploitation en fonction de l’état réel du système.
Enfin, il est essentiel d’anticiper la fin de vie du BESS dès sa mise en service. Cela implique de prévoir les opérations de remplacement, d’évaluer les possibilités de seconde vie des batteries et d’intégrer les contraintes réglementaires et environnementales.
Le système de stockage d’énergie par batterie s’impose aujourd’hui comme un élément structurant des architectures énergétiques modernes. Mais comme nous l’avons vu, sa performance ne repose jamais sur un seul facteur.
Comprendre le rôle du stockage ne suffit pas. Il est indispensable de dimensionner le système avec précision, de l’intégrer dans une architecture cohérente, de sécuriser les échanges et de garantir une exploitation maîtrisée dans le temps.
Un système de stockage d’énergie par batterie mal conçu ou mal intégré peut rapidement devenir contre-productif : performances dégradées, pilotage inefficace, indisponibilités ou vieillissement accéléré. À l’inverse, un BESS correctement piloté devient un véritable levier d’optimisation énergétique et de performance industrielle.
C’est précisément là que se joue la différence. Chez JSA, nous intervenons sur les briques critiques qui conditionnent la réussite de votre projet :
- intégration d’un BESS avec un SCADA et un EMS,
- mise en place de systèmes de contrôle-commande fiables,
- structuration des flux de données,
- supervision exploitable pour le pilotage et la maintenance.
Notre approche est simple : transformer votre système de stockage en un outil réellement pilotable, performant et durable.
Vous avez un projet de système de stockage d’énergie par batterie ? Vous souhaitez intégrer un BESS dans une architecture existante ou optimiser un système déjà en place ?
Échangeons sur votre projet. Nos équipes vous accompagnent pour sécuriser votre architecture et tirer pleinement parti de votre installation.
