Qu’est-ce qu’un datalogger ?
Un datalogger (ou enregistreur de données) est un dispositif électronique utilisé pour collecter, enregistrer, et parfois transmettre des données sur une période donnée. Il est largement utilisé dans divers secteurs industriels, notamment dans le contrôle commande, la supervision des installations, l’énergie, l’environnement, la météorologie, l’agriculture, la médecine etc.
Son rôle principal est de capter des paramètres spécifiques tels que la température, la pression, le courant, l’humidité, les vibrations, et bien d’autres encore, afin de permettre un suivi précis des conditions et performances d’un système ou d’un processus.
Les données peuvent être enregistrées sur un support de stockage interne pour une analyse ultérieure. Il est également possible de les envoyer vers un serveur distant. De plus, ce dispositif peut être autonome, alimenté par une batterie, ou connecté à une source d’alimentation externe.
Le fonctionnement d’un datalogger
Le fonctionnement d’un datalogger repose sur un processus précis qui se décompose en plusieurs étapes essentielles pour la collecte, le traitement et l’enregistrement des données.
L’acquisition des données
Les données sont recueillies via des capteurs qui mesurent des paramètres spécifiques tels que la température, la pression ou le courant. Le datalogger peut être connecté à une variété de capteurs, qu’ils soient analogiques, numériques, ou intelligents, en utilisant des interfaces standardisées comme les entrées analogiques ou des protocoles de communication (Modbus RTU, Profibus, etc.).
La Conversion Analogique-Numérique (CAN)
Les signaux analogiques captés par les capteurs sont convertis en données numériques via un convertisseur analogique-numérique (CAN). Cette étape est cruciale pour permettre le traitement et le stockage des données en format numérique. Le taux d’échantillonnage, qui détermine la fréquence de capture des données, est un paramètre clé pour la précision des mesures.
Le traitement des données
Les données numériques peuvent être filtrées, agrégées, ou prétraitées directement dans le datalogger. Certains dataloggers sont équipés de microprocesseurs capables de réaliser des calculs avancés, ce qui optimise le traitement des informations avant leur stockage.
Le stockage des données
Les données traitées sont ensuite stockées dans la mémoire interne du datalogger (carte mémoire ou disque dur) pour garantir la conservation des informations même en cas de perte d’alimentation. Ce stockage peut être temporaire, en attendant un transfert vers un système de gestion des données (via des liaisons MQTT/FTP/HTTP), ou permanent pour une analyse ultérieure.
Lecture et analyse des données
Dans les systèmes industriels et énergétiques, le téléchargement des données sur un ordinateur permet d’analyser et de visualiser les informations collectées. Ces données, souvent extraites en temps réel via des systèmes SCADA, peuvent être exportées dans des formats standards comme le CSV ou Excel.
Certaines unités de contrôle offrent également une visualisation en temps réel, permettant aux opérateurs de surveiller les performances via des graphiques ou des tableaux de bord interactifs. L’analyse approfondie de ces données, à l’aide de logiciels spécialisés, permet d’optimiser les processus en identifiant les tendances et anomalies critiques.
Les avantages d’utiliser un enregistreur de données au sein d’un système de contrôle-commande
Les dataloggers offrent des avantages majeurs comparés aux méthodes manuelles de collecte de données, notamment dans le secteur de l’énergie. Voici quelques-uns des principaux atouts de leur utilisation :
Automatisation complète
Les dataloggers permettent une collecte de données entièrement automatisée, supprimant le besoin de surveillance humaine continue. Cette automatisation minimise les erreurs humaines, assurant une fiabilité des données tout en libérant du temps pour des tâches plus stratégiques.
Précision & fiabilité
Capables de mesurer des paramètres de manière précise et cohérente, les dataloggers garantissent des données d’une grande exactitude. Contrairement aux relevés manuels, ils sont insensibles à la variabilité humaine, ce qui renforce la fiabilité des informations collectées.
Surveillance en temps réel
Certains modèles de dataloggers offrent une transmission de données en temps réel, permettant une surveillance instantanée des conditions sur le terrain. Cette fonctionnalité est essentielle pour réagir rapidement aux fluctuations ou aux incidents, particulièrement dans des environnements critiques comme les centrales électriques ou les réseaux de distribution d’énergie.
Polyvalence & adaptabilité
Configurables pour mesurer une vaste quantité d’indicateurs tels que la température, l’humidité, la pression, ou encore le pH, les dataloggers sont des outils extrêmement polyvalents. Leur adaptabilité les rend indispensables pour diverses applications industrielles.
Stockage & archivage à long terme
Dotés de grandes capacités de stockage, ces dispositifs peuvent conserver des volumes importants de données sur des périodes prolongées, ce qui est essentiel pour l’analyse historique dans des projets de longue durée.
Réduction des coûts
Bien que l’investissement initial dans les dataloggers puisse être conséquent, ils permettent des économies à long terme en réduisant la nécessité d’interventions humaines pour la collecte de données.

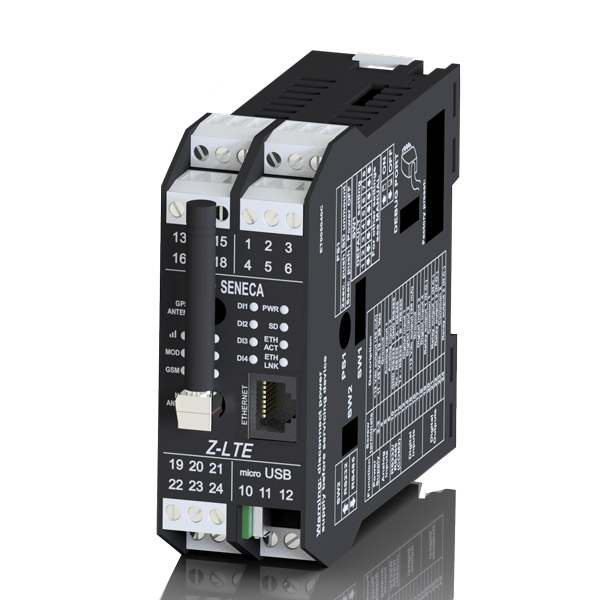

Z-LTE : un datalogger complet pour la surveillance industrielle
Parmi l’ensemble de son offre produits, JSA a fait le choix du Datalogger Z-LTE de son partenaire SENECA pour ses systèmes de contrôle-commande et supervision dans les secteurs de l’industrie et de l’énergie. Il s’agit d’un enregistreur de données compact et polyvalent conçu pour répondre aux besoins des applications industrielles. Ce dispositif est équipé de plusieurs canaux d’entrée pour la surveillance simultanée de divers paramètres, tels que la température, l’humidité, la pression et les signaux électriques.
Grâce à son interface intuitive et sa capacité à communiquer via des protocoles standards, le Z-LTE s’intègre facilement dans les systèmes existants de contrôle commande et de supervision. Le datalogger Z-LTE se distingue par sa faible consommation énergétique et sa facilité de déploiement, le rendant idéal pour des environnements industriels exigeants où la fiabilité et la précision sont primordiales.
Les principales fonctionnalités du datalogger Z-LTE
- Connectivité 4G LTE : Le Z LTE intègre une connectivité 4G LTE, permettant la transmission de données en temps réel vers des serveurs distants ou des plateformes cloud, assurant ainsi une supervision continue.
- Multi-protocoles : Ce datalogger est compatible avec plusieurs protocoles de communication, notamment Modbus RTU, Modbus TCP, et SNMP, ce qui le rend adaptable à différents systèmes industriels.
- Acquisition de données polyvalente : Il peut collecter et enregistrer une variété de signaux et de données, y compris les entrées analogiques, numériques, thermocouples, RTD (Resistance Temperature Detector), et d’autres capteurs industriels.
- Stockage interne et externe : Le Z-LTE dispose d’une mémoire interne pour le stockage des données, ainsi que de la possibilité d’étendre le stockage via une carte SD, ce qui permet de conserver des historiques de données.
- Gestion à distance : Grâce à son interface web intégrée, le Z-LTE permet une configuration et une gestion à distance, facilitant l’accès aux données et la configuration des paramètres.
Alarme et notifications : Le dispositif peut être configuré pour envoyer des alarmes et des notifications par SMS, email, ou via des services web en cas de dépassement de seuils ou d’événements critiques.
- Alimentation flexible : Le Z-LTE supporte différentes options d’alimentation, y compris une alimentation 10-40 VDC, ce qui le rend adaptable à divers environnements industriels.
- Robustesse : Conçu pour des environnements industriels exigeants, le Z-LTE est doté d’une protection contre les surtensions et est capable de fonctionner dans des conditions de température extrêmes, garantissant une performance fiable.
- Facilité d’intégration : Il peut être facilement intégré à des systèmes de gestion SCADA ou à d’autres infrastructures de supervision industrielle, grâce à ses capacités de communication et à sa compatibilité avec divers logiciels de gestion de données
- Sécurité des données : Le Z-LTE intègre des fonctions de sécurité avancées pour protéger les données transmises, incluant le cryptage des communications et des options d’authentification.
Les dataloggers deviennent essentiels dans les industries connectées et modernes, non seulement pour surveiller les processus, mais aussi pour optimiser l’efficacité énergétique. Avec l’évolution de l’industrie vers des systèmes automatisés, le choix du bon datalogger est essentiel pour maximiser vos performances. Pour toute assistance dans le choix et l’intégration de dataloggers dans vos systèmes industriels, n’hésitez pas à contacter JSA Groupe, expert dans le domaine du contrôle-commande et de la supervision depuis plus de 25 ans.
