Un centrale de mesure de puissance multifonctions et compacte, conçue pour mesurer les circuits à courant alternatif triphasé
Les avantages du Centrale de mesure PM135 | SATEC
- Une très haute précsion de mesures avec une classe 0,5/0,5S selon ANSI / IEC 62053-22
- Un large panel de protocoles d’échange de données intégrés : Modbus, DNP3, IEC 60870, IEC 61850
- Une modularité dans le choix du nombre et du type d’entrées-sorties
- Une large place de mesure de fréquence : 25-400 Hz

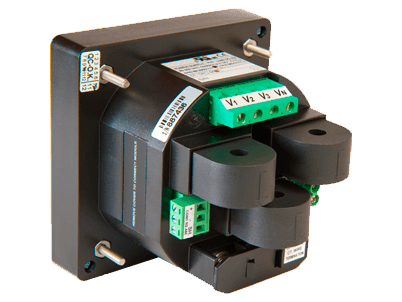

- 2 configurations de montage : compatible avec les découpes rondes de 4 pouces et carrées de 92 × 92 mm
Description détaillée du Centrale de mesure PM135 | SATEC
Dotée d’options d’entrées-sorties polyvalentes, de ports de communication et de protocoles, la centrale de mesure PM135 de SATEC peut être très simplement intégrée dans les sous stations de services publics ou les systèmes SCADA industriels.

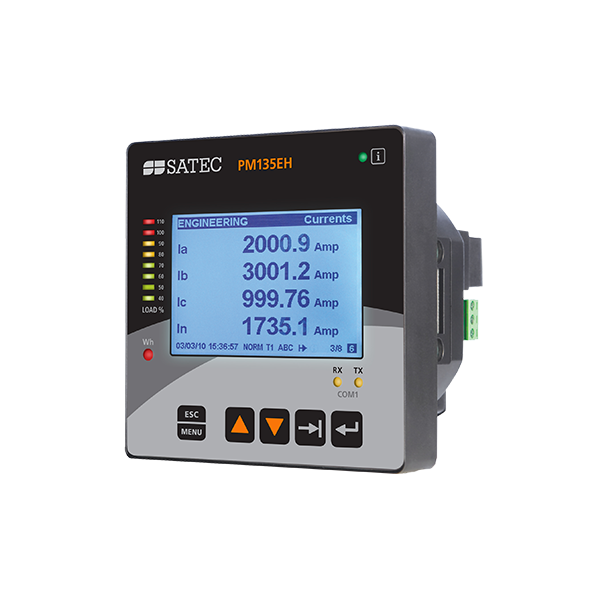

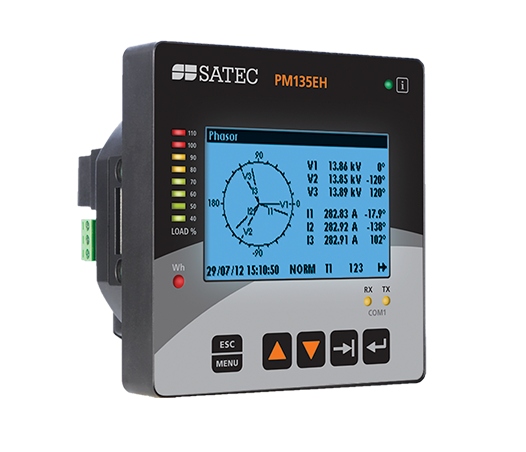

Un écran LCD, accompagné d’une barre de charge LED, permet un accès facile sur site aux paramètres d’alimentation et une visualisation en un coup d’oeil du pourcentage de charge.
La centrale de mesure PM135 prend en charge une variété de protocoles standard et ouverts tels que Modbus RTU, Modbus TCP, IEC60870, IEC61850, DNP3.
Son système garantit une sécurité renforcée par mot de passe pour protéger les configurations des compteurs et les données accumulées contre les modifications non autorisées.
La configuration de cette centrale de mesure peut être effectuée à l’aide du logiciel PAS ou d’un configurateur PLC basé sur le protocole IEC 61131-3.
Caractéristiques détaillées
Connectiques
Port Ethernet
- Mesure de la puissance triphasée
- Fonction avancée de durée d’utilisation
- Analyse des harmoniques
- Enregistrement des événements et des données
- Capture de forme d’onde en temps réel
- Programmation et configuration avec le logiciel PLC embarqué, répondant à la norme IEC 61131-3
- Mesure de puissance à 25, 50, 60 et 400 Hz à 3 chiffres décimaux, 128 échantillons par cycle
- Classe de précision 0,5S selon IEC 62053-22 pour les mesure de durée d’utilisation, 4 totalisation et de tarification de l’énergie, 8 tarifs, 4 saisons 4 profils quotidiens, 8 changements de tarif par jour
- Spectre harmonique individuel de tension et de courant et angles harmoniques jusqu’à la 40ème harmonique
- 48 jours pour 2 enregistrements de durée d’utilisation quotidiens, écriture toutes les demi-heures de 4 paramètres et enregistrement de plus de 100 événements pendant toute la période
- 16 points de consigne de contrôle pour le logiciel de programmation PLC
