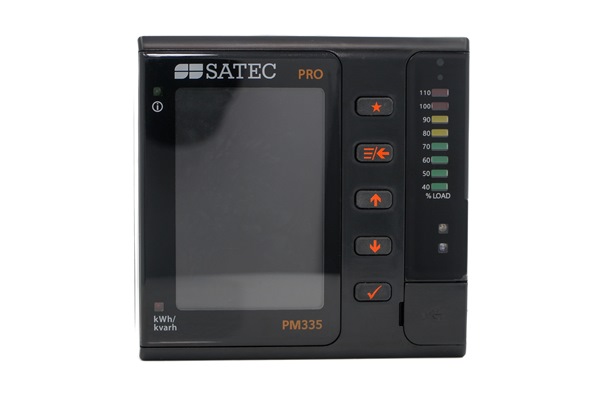

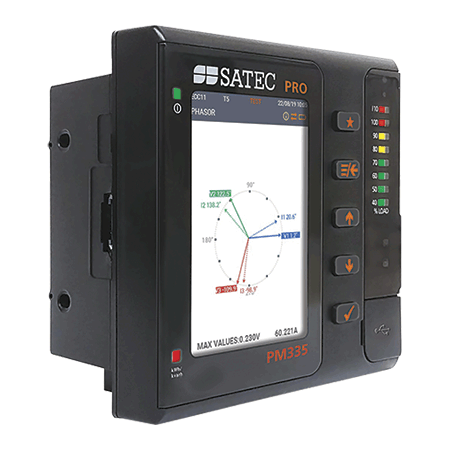

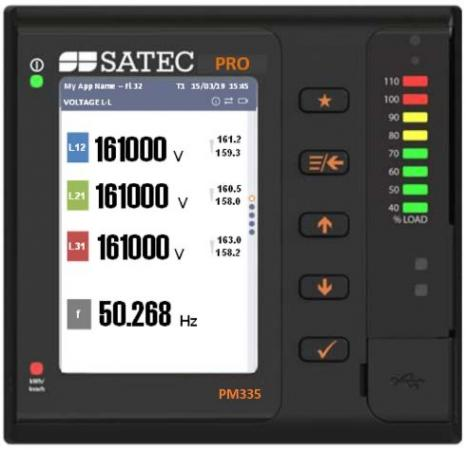

Centrale de mesure PM335 | SATEC
Marque
Modèle
Garantie
Un centrale de mesure économique, en montage sur panneau, pour les applications avancées de surveillance de puissance de courant alternatif et continu
Les avantages du Centrale de mesure PM335 | SATEC
- Un très haut niveau de performance, avec une classe de précision 0,2S (IEC/ANSI)
- Un large panel de protocoles d’échange de données intégrés : Modbus, DNP3, IEC 60870, IEC 61850
- Une conception modulaire offrant flexibilité et polyvalence
- Port optique intégré (IR) prenant en charge la norme IEC 62056-21
- 16GB d’espcace de stockage
- Disponible en montage sur panneau (découpes rondes de 4 pouces carrées de 92 x 92 mm)
Description détaillée du Centrale de mesure PM335 | SATEC
La centrale de mesure PM335 de SATEC, en montage sur panneau, combine la mesure et le contrôle dans un seul appareil, offrant la solution ultime pour l’automatisation des sous-stations, des activités industrielles et la gestion de l’énergie commerciale.
La centrale de mesure PM335 regroupe ainsi dans un seul appareil physique de nombreuses fonctionnalités qui normalement mobiliseraient plusieurs équipements différents.
Dotés d’une variété d’interfaces de communication et prenant en charge une multitude de protocoles pilotés par SCADA, cette centrale de mesure s’avère extrêmement polyvalente et adaptable.
Les protocoles s’échange de données pris en charge sont les multiples : Modbus RTU, Modbus TCP, IEC60870, IEC61850 et DNP3.
La configuration de la centrale de mesure PM335 peut être effectuée à l’aide du logiciel PAS ou d’un configurateur PLC basé sur le protocole IEC 61131-3.
Caractéristiques détaillées
Connectiques
Port Ethernet
Indice de Protection
- Mesure de courant alternatif (AC) et continu (DC)
- Mesures d’énergie active et réactive
- Fonction avancée de durée d’utilisation
- Analyse des harmoniques
- Enregistrement des événements de diagnostic internes, des événements de contrôle et des opérations d’entrées-sorties
- Capture de forme d’onde en temps réel
- Programmation et configuration avec le logiciel PLC embarqué, répondant à la norme IEC 61131-3
- Précision de la mesure de tension courant continu de 0,2%
- Classe de précision 0,2S IEC 62053-22 et 0,2 C12.20 pour les mesures d’énergie active et réactive
- Classe de précision 0,5S selon IEC 62053-22 pour les mesure de durée d’utilisation, 4 totalisation et de tarification de l’énergie, 8 tarifs, 4 saisons 4 profils quotidiens, 8 changements de tarif par jour
- Analyse d’harmoniques jusqu’à la 63e harmonique pour les volts et les ampères
- Jusqu’à 26 déclencheurs numériques externes à partir de relais de protection
- 16 minuteries programmables de 1/2 cycle à 24 heures pour l’enregistrement périodique et le déclenchement d’opérations en fonction du temps
- 64 points de consigne de contrôle pour le logiciel de programmation PLC
- Horloge synchronisée par satellite de 1ms
- Température de fonctionnement entre -40°C et +70°C
