Relais de protection AQ-T257 | ARCTEQ
Marque
Modèle
Garantie

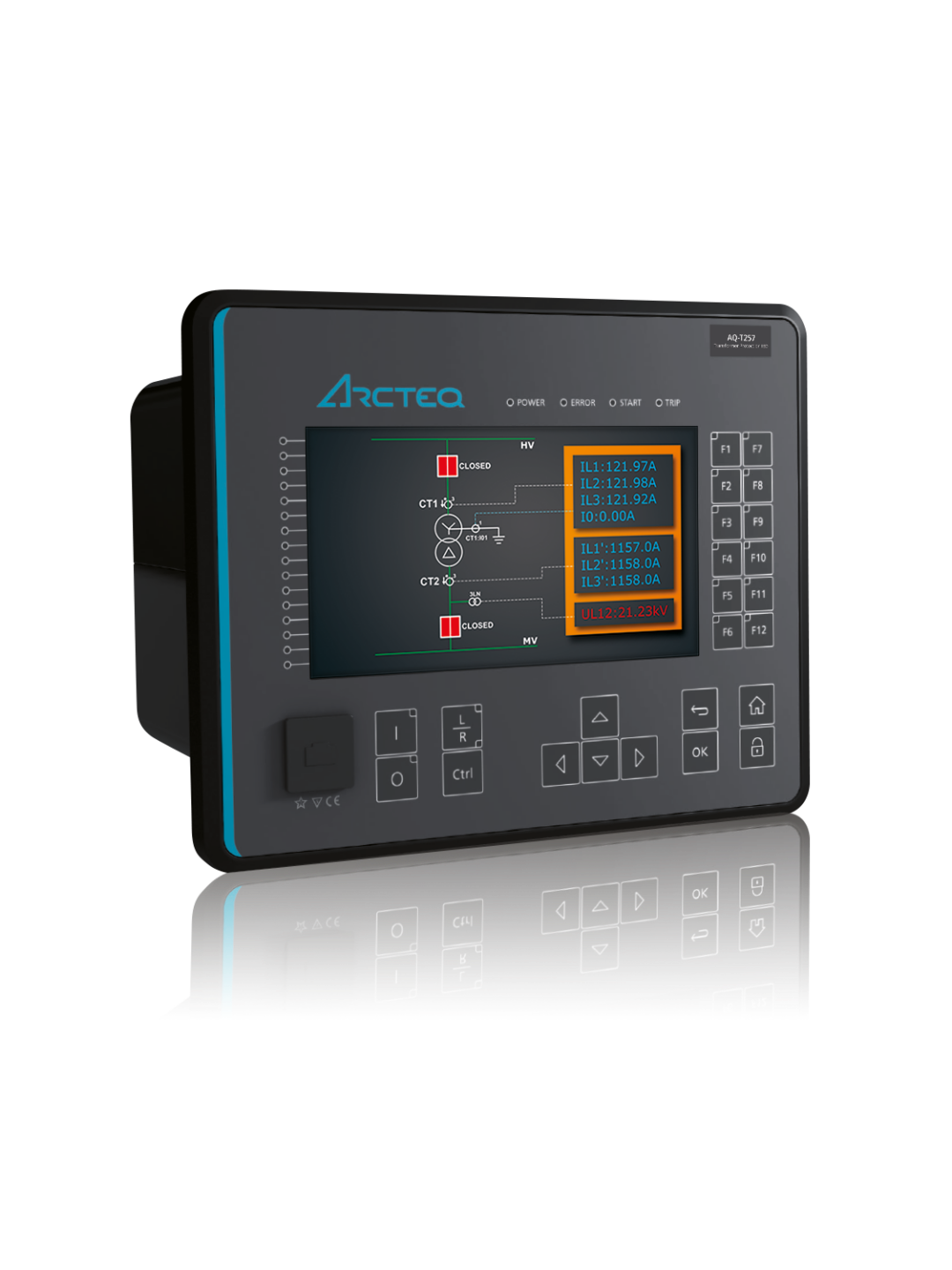

Un relais de protection de transformateur de très haute performance, avec une fonction de protection différentielle et une fonction de régulateur de tension automatique intégrée
Les avantages du Relais de protection AQ-T257 | ARCTEQ
- La rapidité et une précision de mesures de 0,5% de base, et jusqu’à 0,2% selon l’option (IEC 62052)
- La Régulation de tension automatique / manuelle (AVR)
- Une connexion maximale, avec la possibilité d’ajouter jusqu’à 11 cartes d’entrées-sorties ou de communication
- Une conception modulaire qui facilite la mise à niveau (même sur site), et réduit le coût de possession
- Une grande capacité de stockage : 15 000 événements, 12 registres pour chaque phase de protection, 100 enregistrements de pertubation possibles
- La surcharge et statistiques de pannes pour la maintenance préventive
- Un rapport prix / performance inégalé
- Une facilité de configuration et puissance d’analyse grâce au logiciel AQtivate 200 embarqué
Description détaillée du Relais de protection AQ-T257 | ARCTEQ
Le relais de protection de transformateur AQ-T257 de chez ARCTEQ fait partie d’une large gamme d’EID adaptés pour les services publics d’électricité, la production d’énergie traditionnelle et renouvelable, les utilisateurs industriels, off-shore, marins, institutionnels et commerciaux.
En plus des fonctions de protection différentielle et de régulateur de tension automatique, l’IED AQ-T257 fournit également l’ensemble des fonctions de protection basées sur le courant et la tension ainsi que des mesures complètes.
Sa conception entièrement modulaire offre un niveau élevé de flexibilité ; les fonctionnalités peuvent être ajoutées ou modifiées à tout moment. La puissance de l’architecture multiprocesseur du relais de protection AQ-T257 porte la précision de la protection et de la mesure à un niveau jamais atteint.
Le relais de protection AQ-T257 est compatible avec les principales normes de l’énergie : Modbus, DNP3, IEC 60870-5 101/103/104, IEC 61850, ce qui en fait un IED ultra-communicant. Il permet également de créer des boucles réseaux en HSR / PRP.
Il dispose d’un grand espace de stockage pouvant accueillir 15 000 événements, dont les modifications de journaux, les enregistrements et la documentation, ainsi que 60MB d’espace utilisatteur.
Le caractère innovant de l’AQ-T257 repose sur son niveau de performance, avec une très haute précision des mesures, la possibilité d’affecter des LED d’alarme et des boutons de fonction et la facilité pour personnaliser l’interface graphique, avec des synoptiques configurables.
Vidéo de présentation
Caractéristiques détaillées
Connectiques
Port Ethernet
Indice de Protection
- Protection contre les arcs électriques
- Régulation de tension automatique/manuelle et régulation de tension parallèle (AVR).
- Protection contre les défaillances du disjoncteur
- Protection différentielle d’extrémité de câble
- Protection de puissance
- Maximum de courant directionnel et non-directionnel
- Maximum de courant inverse/ Inversion de courant phase/ Déséquilibre de courant
- Défaut à la terre directionnel
- Précision de mesure entre 0.2 et 0.5 % (10x supérieur au marché)
- Espace de stockage jusqu’à 15 000 événements
- 12 registres pour chaque phase de protection
- Protection instantanée de 15ms
- 8 groupes de réglages, temps de changement de 5 ms
- Jusqu’à 100 enregistrements des perturbations de 5 sec
- Taux d’échantillonnage de 64 par cycles (3.2 kHz)
- Jusqu’à 9 cartes d’E/S ou de communication
